Clavícula

Proyección Axial AP

Si el paciente está lesionado o es incapaz de colocarse en posición lordótica, se produce una imágen ligeramente distorcionada cuando se hace la radiografia con el paciente en posición supina o en bipedestación. Una estrategia opcional para mejorar los detalles de la proyección axial PA de la clavícula.

Artuculación del hombro

Proyección Oblicua AP

(cavidad glenoidea)

MÉTODO DE GRESHEY

Kornuguth y Salazar han descrito una proyección similar a la proyección oblicua AP del hombro a 45º expuesta. Para realizar la proyección oblicua apical de estos autores el rayo central entra por la apófisis coracoides con una angulación caudal de 45º. El paciente se mantiene en una posición oblicua de 45º con el hombro afectado apoyado sobre la placa.

Esta proyección descripta, permite a través de la angulación caudal visualisar: la cabeza del húmero, el espacio articular escapulohumeral abierto, por ensima de este espacio se proyecta la clavicula y la articulación acromioclavicular, y la apófisis coracoides superpuesta sobre el espacio articular de estudio.

Húmero

Proyección AP

Las radiografias del húmero y del hombro se pueden tomar con o sin rejilla. El tamaño del paciente y las preferencias del técnico y del médico son factores a considerar para tomar esta decisión. Los centros sanitarios establecen una política para las técnicas con respecto al empleo de la rejilla, la posición de la parte del cuerpo son las mismas.

Olécranon

Proyecciòn axial PA

Esta proyecciòn nos muesta el olécranon y el borde articular del olécranon cuando el rayo va angulado con 20º hacia la muñeca.

Codo

Cabeza de radio

Proyección Lateral

Greenspan y Norman han descrito que la cabeza radial se puede proyectar con mayor claridad y una superposición reducida dirigiendo el rayo central 45º en direcciòn medial (hacia el hombro). La radiografía resultante se muestra en la imàgen.

Antebrazo

(porción proximal)

Holly a descrito un método para obtener la proyección AP de la cabeza del radio. El paciente se coloca en la posición descrita para la porción distal del húmero. Se extiende el codo tanto como sea posible y se sujeta el antebrazo. Holly afirma que el antebrazo debe supinarse lo suficiente para colocar el plano horizontal de la muñeca con un ángulo de 30º con la horizontal.

Muñeca (escafoides)

Proyección Axial PA

Método de Stecher

Este autor recomienda colocar la placa y la muñeca horizontales y rotar el rayo central 20º hacia el codo.

Otra variaciòn recomendada, es hacer que el paciente cierre el puño, esto eleva el extremo distal del escafoides para que quede paralelo con la placa, también se ensancha la linea de fractura. La muñeca se coloca como para una proyección PA y no hay angulación del rayo central.

Muñeca

Poyección Lateral

Burman y Colls sugieren que la radiografia lateral del escafoides debe hacerse con la muñeca en flexión palmar, porque esta acción rota el hueso en dirección anterior en una posición dorsovolar. sin embargo, esta posición solo tiene valor cuando es posible una flexión suficiente.

Fiolle fue el primero en describir un pequeño crecimiento oseo que se produce en la superficie dorsal de la tercera articulación carpometacarpiana denominandolo protuberancia carpiana.

Muñeca

Proyección PA

Para mostrar mejor el escafoides y el hueso grande, Daffner y Colls, recomiendan angular el rayo central con el paciente colocado para una radiografia PA. Se ha observado que una angulación de rayo central de 30º hacia el codo aumenta el tamaño del escafoides y el hueso grande, mientras que una angulación de 30º hacia la punta de los dedos también aumenta de tamaño el hueso grande.

Mano

Proyección Lateral

Para demostrar mejor las fracturas del quinto metacarpiano, Lewis, recomienda rotar la mano 5º en dirección posterior desde la posición lateral verdadera. Esta posición elimina la zona de los metacarpiano segundo a cuarto. El dedo se extiende todo lo posible y permite que la mano se relaje y quede ahuecada. El rayo central se angula para que pase paralelo al pulgar extendido y entre por la zona media de la diáfisis del quinto metacarpiano.

Mano

Proyección Oblicua

Lane y Colls recomiendan la inclusión de una proyección para demostrar mejor la deformidad metacarpianos graves o las fracturas. Esta proyección se obtiene rotando la mano 45º en dirección medial ( interna) desde la posición con la palma hacia abajo.

Mano

Proyección PA

Cuando el paciente no puede extender suficientemente la mano para colocar su superficie palmar en contacto con el chasis, se invierte la posición de la mano para realizar una proyección AP.

Dedo(Segundo)

Proyección Oblicua PA

Rotación Medial

Se coloca el segundo dedo en posición oblicua medial desde la posición de pronacion, como se muestra la imágen. La ventaja de rotar medialmente el dedo es que la parte a explorar queda mas cerca de la placa. Sin embargo, se debe tener cuidado para asegurarse de que los dedos adyacentes no se superponen sobre el segundo dedo.

Codo

Proyección Lateral

Flexión Parcial

Cuando hay dudas sobre los tejidos blandos del codo, la articulación debe flexionarse solo de 30º a 35º como se muestra en la imágen. Esta flexión parcial no comprime ni tracciona las estructuras blandas, tanto como la flexión de 90º.

Puente Carpiano

Proyeccion Tangencial

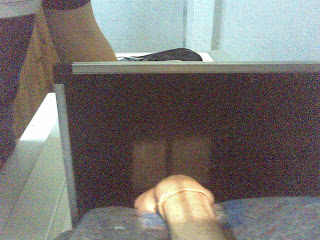

Cuando la muñeca duele demasiado se puede obtener una imágen similar, elevando el antebrazo con bolsas de arena o con otro dispositivo de soporte adecuado. Entonces, con la muñeca flexionada en ángulo recto, se coloca la placa en posición vertical como se muestra en la imágen. Rayo central va dirigido a 4cm proximal a la articulación de la muñeca con un ángulo caudal de 45º.

Canal Carpiano

Proyección Tangencial

(Supero Inferior)

Cuando el paciente no se puede colocar o mantener en la posición previamente descripta es posible obtener una imágen similar ajustando la muñeca como se demuestra la imágen.

Colacamos la mueñeca en la maxima flexión dorsal que el paciente pueda tolerar inclinandose hacia adelante para colocar el canal carpiano tangencial a la placa dirigiendo el rayo en forma tangencial a 5cm proximal del antebrazo.

www.youtube.com/watch?v=TpMXJLWUjQ4

Proyecciones Miembro Superior

Articulación del hombro
Proyección Oblicua AP

(Cavidad glenoidea)

Para realizar esta proyección Kornguth y Salazar han descrito una proyección similar a la proyecciòn oblicua AP del hombro a 45º. En la proyecciòn oblicua apical descrita por estos autores el rayo central entra por la apòfisis coracoides con una angulaciòn caudal de 45º. El paciente se mantiene en una posiciòn oblicua de 45º con el hombro afectado apoyado sobre la placa.

La posición anatómica del cuerpo humano consiste en el cuerpo erecto (de pie), con la cabeza y cuello también erectos, mirando al frente, hacia adelante, con los brazos extendidos hacia abajo, a cada lado del cuerpo, con las palmas de las manos vueltas hacia adelante (antebrazos en supinación), las puntas de los dedos mirando al frente, las piernas extendidas y juntas (en aducción), y los tobillos y pies igualmente extendidos (de puntillas, con la punta del pie señalando hacia el frente). En relación a la cara, ésta queda mirando al frente.

Teniendo en cuenta los ejes espaciales, podemos dividir al cuerpo humano en tres planos:

• Planos coronales o frontales: se orientan de manera vertical, de esta forma dividen al cuerpo en anterior y posterior.

• Planos sagitales: al igual que los anteriores se orientan verticalmente; sin embargo, son perpendiculares a los planos coronales, de esta forma diven del cuerpo en dos zonas: derecha e izquierda. Al plano que discurre centralmente en el cuerpo y a su vez forma de igual manera a las zonas izquierda y derecha se le llama: plano medio sagital.

• Planos transversales, horizontales o axiales: como su nombre lo indica se orientan horizontalmente, a diferencia de los otros dos planos. De esta manera dividen el cuerpo en zona inferior y superior.


Miembro SuperiorDefinimos miembro superior como cada una de las extremidades que se fijan a la parte superior del tronco. Estos se componen por cuatro partes fácilmente distinguibles: cintura escapular, brazo, antebrazo y mano. En otras palabras, va desde el hombro hasta los dedos y tiene un total de 32 huesos y 42 músculos.

MANO

Cada mano posee 27 huesos, 8 en el carpo, 5 metacarpianos y un total de 14 falanges. En conjunto forman un canal de concavidad anterior por el que se deslizan los tendones de los músculos flexores de los dedos.Los 8 huesos del carpo se organizan en dos filas o hileras, una superior y otra inferior .De radial a cubital la fila superior compuesta de los huesos escafoides, semilunar, piramidal y pisiforme. La fila inferior la forman el trapecio, trapezoide, hueso grande y hueso ganchoso.A excepción del hueso piramidal, pisiforme, y del ganchoso, la mayor parte de los huesos del carpo presentan forma cuboides y constan de seis caras. Las caras anteriores y posteriores son rugosas y corresponde a las caras palmar y dorsal de la mano. Las caras superior, inferior y lateral o medial son articulares, excepto las caras laterales de los huesos que están en los extremos de ambas filas del carpo.
